在线缆行业的定义里面,入门的工程师经常将“高速”与“高频”混用,狭隘一的定义USB,HDMI等消费类产品为高频,而高速铜缆就被动的分为了高速,其实这种定义是错误的理解,线缆行业的“高速”与“高频”是两条截然不同的技术脉络。前者是数字世界里对“快慢”的描述,后者是模拟世界里对“高低”的度量;二者既非简单包含,也不完全对立,而是在电磁场的同一套物理法则下,以不同侧重点与手段,共同决定着信号能否从发送端完好抵达接收端,下文将用更多细节把这条“看似平行、实则交汇”的脉络展开。

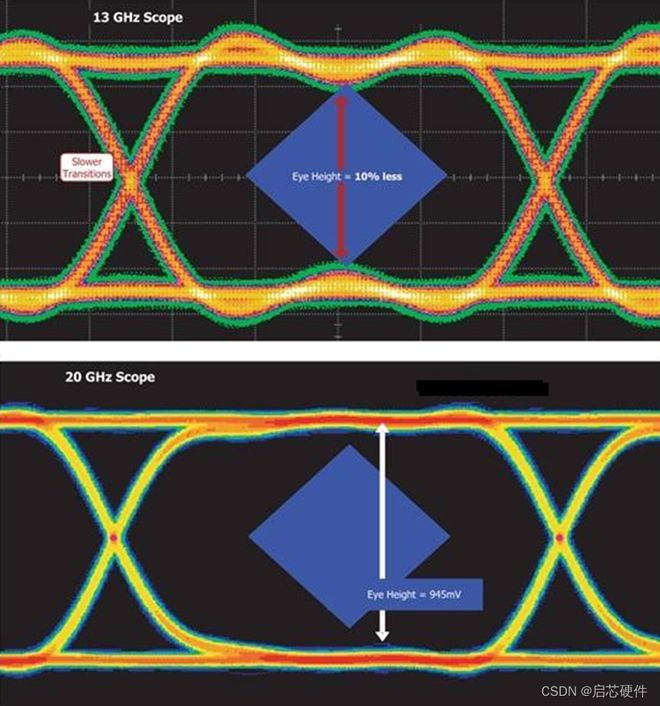

所谓高速信号,关键参数不是重复频率,而是上升沿——当边沿陡峭到传输延迟已不可忽略,信号在铜线上表现出“波”的特性,反射、串扰、地弹便接踵而至。此时哪怕时钟只有几十兆赫,只要上升时间压到百皮秒级,就必须按“高速”规则处置:阻抗受控的差分对、等长布线、端接电阻、眼图测试,一整套方法论只为保证比特按既定节奏开合。换句话说,高速信号关心的是“形状”与“到达时刻”,怕的是码间干扰导致误码,而不是载波本身跑得多远。以当前主流的服务器背板为例,PCIe 5.0 的数据率 32 GT/s 对应奈奎斯特频率 16 GHz,但芯片输出端上升时间仅 20 ps 左右。如此陡峭的边沿意味着第五次谐波已逼近 80 GHz,趋肤深度只剩 220 nm——铜箔表面粗糙度若超过 1 μm,就会像砂纸一样把电流“刮”成锯齿状,额外增加 0.3 dB/inch 的导体损耗。DesignCon 2024 的一篇论文因此提出“无玻纤+改性PPO树脂”方案,把传统FR-4 1.8 dB/inch 的56GHz插入损耗硬生生砍到1.4 dB/inch,才让224Gbps PAM4 信号在30cm背板上仍能保持 0.25 UI 的水平眼宽。
本质是数字问题:高速线缆传输的是数字脉冲信号(0和1)。所谓“高速”,并非指信号频率绝对值的“高”,而是指数字脉冲的上升/下降时间非常短。
“高速”的真正含义:当信号的上升时间短到与信号在电缆中传输的延迟时间相当时,电缆就不再是一根简单的导线,而必须被视为一个传输线。此时,阻抗匹配成为最关键的因素。如果不匹配,会导致信号反射,严重破坏信号完整性。
一条传输10Gbps数据的以太网线,其单个比特的周期仅为100ps,上升时间可能只有20-30ps。这么快的跳变使得电缆的传输线效应非常显著。
高频信号则活在模拟与射频语境里;它首先是一条正弦波,频率高到波长与结构尺寸可比,于是能量通过电场磁场交替推进,趋肤效应、介质损耗、辐射泄漏成为主角。设计重点随之转向频域:S 参数、驻波比、Q 值、谐振腔、滤波器、屏蔽壳,一切为了让目标频点顺畅通过而抑制其余频段。此时信号的使命不是传递“0”“1”,而是把能量以特定模态送进天线、混频器或雷达馈源,效率与纯度决定系统成败。频率可以高到毫米波、太赫兹,但波形仍是干净正弦,边沿概念在此失去意义。在5G毫米波基站里,28 GHz 载波经过400 MHz宽带调制后,功率放大器既要保证误差矢量幅度(EVM)低于1.5 %,又要把相邻信道泄漏比(ACLR)压到 –45 dBc 以下。为了实现这一点,工程师会在砷化镓裸片背面蚀刻出微带谐振腔,利用四分之一波长开路线 GHz 处形成“零阻抗陷阱”,把谐波能量反射回晶体管,使其在电流谷值处被抵消,从而将功率附加效率(PAE)从 35 % 提升到 48 %。这种“波形工程”完全在频域完成,与数字眼图毫无关系,却决定了手机是否能在边缘小区多收两格信号。
本质是模拟问题:高频线缆传输的是高频的连续正弦波信号。这里的“高频”指的是信号本身的频率很高(通常从几百MHz到几十GHz)。
信号衰减:频率越高,信号在导体中的“趋肤效应”和介质中的“介质损耗”就越严重,导致能量急速下降。这是高频传输最大的敌人。
相位稳定性:要求信号通过线缆后,其相位变化是可控和可预测的,这对相控阵雷达等系统至关重要。
信息要依附能量才能运动,能量携带信息才有意义;尽管侧重点不同,但“高速”和“高频”在实践中紧密交织:高速数字用方波强行撬开更宽的频谱,高频模拟用正弦精心雕琢窄带效率。当数据率继续攀升到百吉比特,通道的电气长度已数倍于波长,数字信号不得不披上一层“射频外衣”——PAM4、预加重、均衡、时钟恢复,无一不是在频域里做文章。反之,5G 毫米波 Massive MIMO 用高达 400 MHz 的调制带宽去传 OFDM,射频链路又必须面对数字基带才关心的峰均比、EVM、符号间干扰。高速与高频的边界由此模糊,融合成“高速高频”的混合设计范式。
高速信号包含高频成分:根据傅里叶变换,一个快速的数字脉冲(高速)其实是由无数个不同频率的正弦波(高频)叠加而成的。信号的上升时间越短,其包含的高频分量就越丰富。因此,一条合格的高速线缆,必须也能良好地传输这些高频分量。否则,高频分量严重衰减后,快速的上升沿会变得圆滑,导致时序出错。
阻抗控制:无论是高速还是高频应用,都需要精确的特性阻抗(如50Ω或75Ω)来最小化信号反射。
屏蔽设计:都需要良好的屏蔽结构(如编织层、铝箔)来抵御电磁干扰(EMI)。
材料选择:都会使用低损耗的介质材料(如PE、FEP、PTFE)来减少信号衰减。
OIF(光互联网论坛)在 2024 年 11 月发布的 CEI-224G 白皮书里,把“射频指标”写进了数字通信规范:要求 224 Gbps PAM4 通道在 56 GHz 处的插入损耗不超过 –10 dB,同时回波损耗优于 –6 dB;而 3GPP 在 Release 19 的 6G 愿景里,把太赫兹波段的误码率指标从原来的 10^-6 提升到 10^-9,理由是“未来太赫兹链路将承载类光纤的净荷”,数字与射频的 BER 概念首次被强行对齐。可以想象,再过五年,工程师打开一份标准文档,将很难分清哪一章归数字、哪一章归射频——它们早已长成同一棵参天大树。
高速高频区别体现在出发点和关注点的不同,但物理本质相同;高速怕“迟到”和“变形”,高频怕“损耗”和“污染”;关联则体现在同一根传输线、同一块基板、同一套麦克斯韦方程。理解这一点,工程师就不再被名词困住,而是在时域与频域之间自由切换:用示波器看边沿,用网络分析仪看谐振;用阻抗匹配减反射,也用均衡算法补插损。当数字与射频的疆界被打破,系统才能在次纳秒与次毫米的双重尺度下,同时实现比特的准确与能量的高效,让信息以光速奔赴下一节点。
